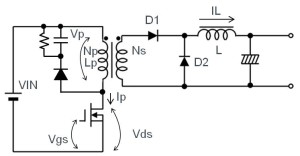

正激式電源模塊電路圖和工作原理

正激式是構造較簡單，容易控制，非常普遍的方式之一。其特征是輸出功率比反激式大，但必須加裝電感和續流二極管（轉流二極管D2）。和反激式相同，能利用光耦合器隔離二次側的反饋，形成絕緣電源模塊。

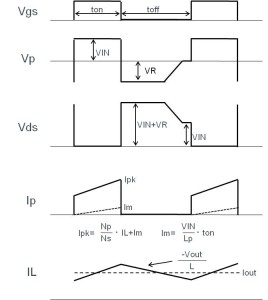

工作模式如下。MOSFET為ON時，二極管D1為ON，經由電感供給電流至負載端。MOSFET為OFF時，蓄積在電感的電能經由二極管D2供給電流至負載端。各部的波形如下圖所示。

正激式只會單向激磁變壓器，在晶體管為OFF時，必須釋放（復位）蓄積在變壓器的電能。也因此必須裝上復位（緩沖）電路，圖中位于變壓器一次側的RCD。復位電路一般是由電阻/電容器/二極管組成，但基本上仍會損耗電能，因此變壓器的利用效率也不算高。而在啟動復位后，會施加DC輸入電壓1.5～2倍的電壓至開關用晶體管上，圖中的Vp和Vds的波形VR。最近能量，損耗和Vds，該電壓經由緩沖的電阻和電容器轉換?？梢?span>結合主動箝位電路，通過再生必須復位的電能，減輕損耗和Vds。

降壓時因一次側電流少，停留在線圈的電能也沒那么大，只是一但用在升壓上，一次側的電流就會變大，停留在線圈的能量將是電流的二倍，而因?yàn)閺?fù)位電路所損耗的電能也會跟著變大。因此，本電路雖然可以用在降壓上，但卻幾乎不會用來升壓。AC-DC電源模塊主要采用開關方式，雖然能夠使用變壓器方式，但和反激方式一樣，限用于必須絕緣等。

反激式應用更廣范是因?yàn)槲覀內粘Ｐ枰?00w以下的電源比較多，它們兩個工作原理就是一個通過儲能再通過變比進行變壓的，一個是直接通過變比進行變壓的。正激初級繞組同名端都是正極所以叫正激，反激一個在正，一個在負所以叫反激。反激式可做小功率，成本低，調試相對簡單些，所以在小功率AC-DC電源模塊中常用。主變壓器方面, 正激式需增加消磁繞組，當然也有的用增加兩個二極管在主繞組進行消磁，無論如何正激式電源模塊必須增加消磁回路。
